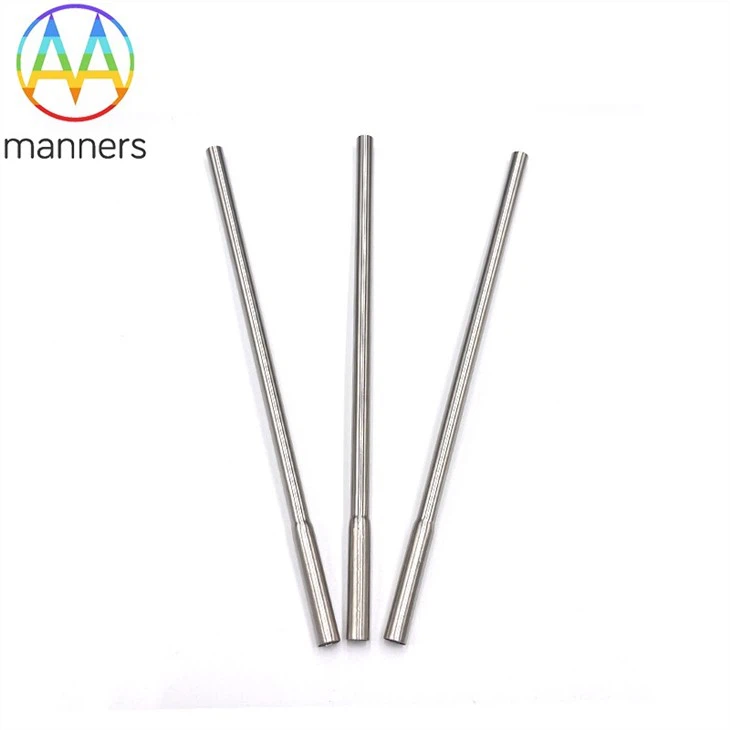

स्टेनलेस स्टील स्वेड ट्यूब

उत्पाद विनिर्देश

उत्पाद प्रदर्शनी

(2) स्प्रेड आउट मार्किंग (उदाहरण के तौर पर सर्कुलर रेड्यूसर पाइप लें)

सर्कुलर रेड्यूसर ट्यूब के विस्तार के लिए विकिरण विधि, नमूना विधि और त्रिकोण विधि हैं।

ए। विकिरण विधि: यह उस स्थिति के लिए उपयुक्त है जहां कम करने वाले पाइप का व्यास अपेक्षाकृत छोटा है, व्यास बहुत बदलता है, ऊंचाई कम होती है, और विमान रेखा के विस्तार के बाद चौराहे बिंदु आसानी से प्राप्त होता है। यदि दो समूहों के बीच कोई संभावित अंतर नहीं है।

बी नमूना विधि: परिपत्र व्यास रेड्यूसर पाइप के विकास के लिए उपयोग किया जाता है, व्यापक रूप से इंजीनियरिंग, सरल ऑपरेशन में उपयोग किया जाता है। तरीके: ऊपरी और निचले व्यास की परिधि की गणना की गई, मॉडल सीढ़ी के ऊपरी और निचले छोर को मॉडल सीढ़ी के ऊपरी और निचले छोर के रूप में लिया गया, और सीढ़ी की ऊंचाई को रेड्यूसर की झुकी हुई लंबाई के रूप में लिया गया। पाइप। फिर, इन कमर सीढ़ी को एक टेम्पलेट के रूप में उपयोग करके, प्लेट पर 12 टुकड़े व्यवस्थित करें। गोल ट्यूब की परिधि और गणना समान है या नहीं यह जांचने के लिए स्टेनलेस स्टील रूलर की आवश्यकता होती है। यदि कोई अंतर है, तो कम व्यास ट्यूब प्राप्त करने के लिए गोल ट्यूब के सही विस्तार आरेख को संशोधित करने के लिए इसे समायोजित करने की आवश्यकता है।

सी, त्रिकोण विधि: सभी रेड्यूसर के लिए उपयुक्त, मुख्य रूप से सनकी रेड्यूसर के विस्तार के लिए। ज्ञात आकार के अनुसार, गोलाकार सनकी रेड्यूसर का विमान प्रक्षेपण मानचित्र तैयार किया जाता है, 12 छोटे समलम्बाकार विकर्णों को 24 छोटे त्रिकोणों में विभाजित किया जाता है, फिर प्रत्येक रेखा खंड की वास्तविक लंबाई की गणना की जाती है, और विस्तार मानचित्र को क्रमिक रूप से तैयार किया जाता है।

हमारी फैक्टरी

स्टेनलेस स्टील स्वेड ट्यूब

लोकप्रिय टैग: स्टेनलेस स्टील स्वेड ट्यूब, चीन, आपूर्तिकर्ताओं, निर्माताओं, कारखाने, अनुकूलित, कस्टम, सस्ते, कम कीमत, चीन में बना
